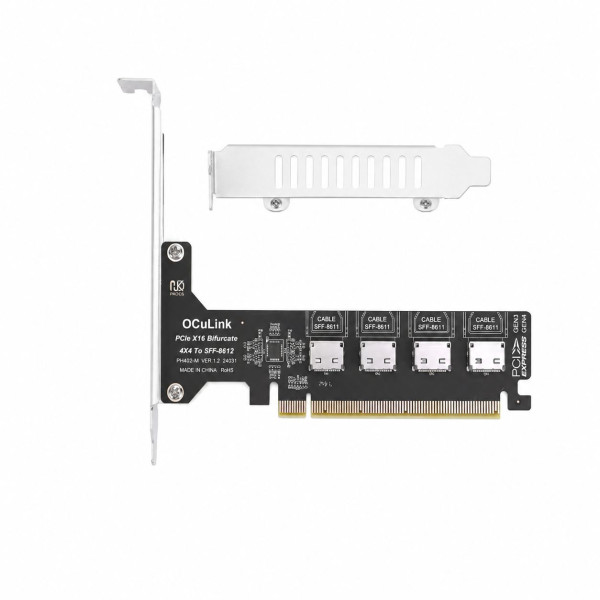

Адаптер-розгалужувач PCIe 4.0 x16 на 4× OCuLink SFF-8612 x4 з підтримкою Bifurcation

Цей адаптер дозволяє перетворити один повнорозмірний слот PCI Express 4.0 x16 на чотири незалежні внутрішні лінії OCuLink SFF-8612 по PCIe x4. Це зручне рішення для підключення NVMe-накопичувачів, бекплейнів, кошиків із U.2/U.3 SSD або інших пристроїв, яким потрібне пряме з’єднання з шиною PCIe без проміжних контролерів.

Плата працює як пасивний розподільник: на ній немає дорогого PCIe-комутатора, RAID-контролера або власної логіки керування. Сигнал із материнської плати напряму передається на чотири порти OCuLink, тому адаптер практично не додає затримок і не обмежує швидкість підключених накопичувачів. Кожен порт отримує до чотирьох ліній PCIe 4.0, що відповідає пропускній здатності до 64 Гбіт/с у сирому сигналі, або приблизно 7,9 ГБ/с в одному напрямку.

Головна умова роботи — підтримка материнською платою функції PCIe Bifurcation. Для одночасного використання всіх чотирьох портів слот повинен уміти ділитися в режимі x4/x4/x4/x4. Без цього система може побачити лише один підключений пристрій або взагалі не визначити накопичувачі. Перед покупкою варто перевірити налаштування BIOS або документацію до сервера чи материнської плати.

Адаптер особливо корисний під час складання компактного NVMe-сховища, високошвидкісного кешу, робочої станції для обробки відео, сервера віртуалізації або системи з кількома U.2/U.3 SSD. Підтримка PCIe 4.0 не заважає роботі з пристроями PCIe 3.0 — швидкість у такому разі автоматично знизиться до можливостей накопичувача та платформи.

Для підключення потрібні відповідні кабелі OCuLink SFF-8611/SFF-8612, а для U.2 або U.3 накопичувачів — кабелі чи бекплейн відповідного типу. Сам адаптер не подає живлення на SSD, тому живлення накопичувачів потрібно організувати окремо. Кабелі та накопичувачі до комплекту не входять, якщо це окремо не зазначено в комплектації.
