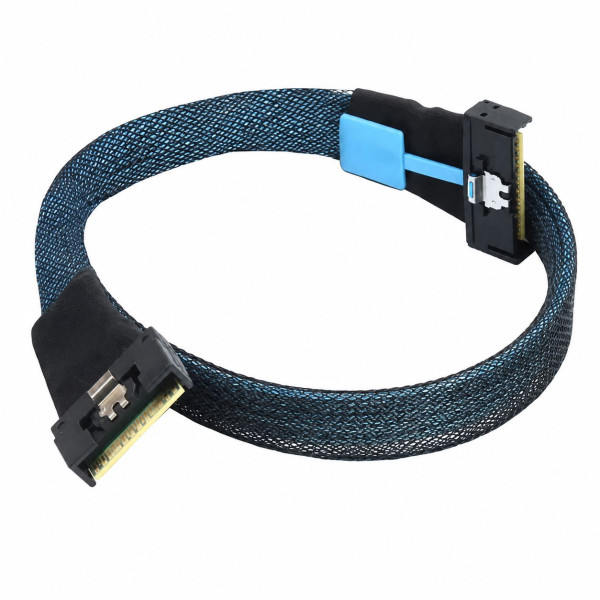

Кабель-перехідник PCIe 5.0 MCIO 74-pin – SlimSAS SFF-8654 8i 74-pin, SAS 4.0 24 Гбіт/с, 0.8 м

Високошвидкісний серверний кабель-перехідник для з’єднання обладнання з роз’ємами **MCIO 74-pin** та **SlimSAS SFF-8654 8i 74-pin**. Використовується у сучасних серверах, системах зберігання даних, NVMe-підсистемах та іншому професійному обладнанні, де необхідно передавати PCIe або SAS-сигнали між контролером, материнською платою та дисковою корзиною.

Кабель підтримує високошвидкісні інтерфейси **PCI Express 5.0** та **SAS 4.0**. Для SAS 4.0 заявлена швидкість передачі даних до **24 Гбіт/с на одну лінію**. Конфігурація SFF-8654 8i передбачає вісім високошвидкісних ліній передачі даних.

### Для чого потрібен

Основне призначення кабелю — з’єднати обладнання, яке має різні фізичні типи серверних роз’ємів:

**MCIO 74-pin ↔ SlimSAS SFF-8654 8i**

Такий кабель може застосовуватися для:

* підключення **NVMe U.2 / U.3 backplane** до серверної материнської плати або контролера;
* підключення дискової корзини до **RAID, HBA або Tri-Mode контролера**;
* з’єднання серверної материнської плати з NVMe backplane;
* підключення внутрішніх PCIe/NVMe модулів;
* модернізації серверів, у яких контролер та backplane мають різні типи роз’ємів;
* побудови високошвидкісних систем зберігання даних;
* заміни штатного кабелю у конфігураціях, де використовується з’єднання MCIO – SlimSAS.

### MCIO 74-pin

**MCIO (Mini Cool Edge IO)** — компактний високошвидкісний серверний роз’єм, який застосовується для передачі PCI Express та інших високошвидкісних сигналів.

Завдяки невеликим розмірам MCIO активно використовується у сучасних серверних платформах, де необхідно передати велику кількість PCIe-ліній при мінімальних габаритах роз’єму.

Версія **MCIO 74-pin** використовується для конфігурацій із великою кількістю високошвидкісних ліній та може зустрічатися на серверних материнських платах, контролерах і NVMe backplane.

### SlimSAS SFF-8654 8i

**SFF-8654 8i**, також відомий як **SlimSAS 8i**, — компактний внутрішній серверний роз’єм на 74 контакти.

Він широко застосовується у:

* RAID-контролерах;
* HBA-контролерах;
* Tri-Mode контролерах;
* NVMe backplane;
* серверних дискових корзинах;
* системах зберігання даних.

Позначення **8i** означає внутрішнє підключення з підтримкою восьми високошвидкісних ліній.

### Підтримка NVMe

Кабель може використовуватися у системах із **NVMe SSD**, якщо контролер, материнська плата та backplane підтримують передачу PCIe через відповідні роз’єми.

Це особливо актуально для серверних платформ, де NVMe-накопичувачі U.2 або U.3 встановлюються у фронтальну дискову корзину, а сама корзина підключається до контролера або материнської плати внутрішніми SlimSAS або MCIO кабелями.

### Підтримка SAS

Кабель також розрахований на високошвидкісну передачу сигналів **SAS 4.0** зі швидкістю до **24 Гбіт/с на одну лінію**, якщо таку швидкість підтримують обидва підключені пристрої.

Фактичний режим роботи визначається обладнанням, до якого підключений кабель.

### Не є активним перетворювачем

Важливо розуміти, що даний кабель **не перетворює PCIe у SAS або SAS у PCIe**.

Це пасивний високошвидкісний кабель-перехідник між двома різними типами фізичних роз’ємів.

Тому сам факт наявності відповідних роз’ємів ще не гарантує сумісність обладнання. Необхідно враховувати:

* підтримуваний протокол;
* розводку PCIe-ліній;
* sideband-сигнали;
* конфігурацію контролера;
* конфігурацію backplane;
* кількість PCIe/SAS-ліній.

Перед придбанням для конкретного сервера або контролера рекомендується перевірити схему підключення обладнання.

### Характеристики

* Тип: серверний високошвидкісний кабель-перехідник
* Роз’єм 1: **MCIO 74-pin**
* Роз’єм 2: **SlimSAS SFF-8654 8i 74-pin**
* Кількість високошвидкісних ліній: **8**
* Підтримка PCI Express: **PCIe 5.0**
* Підтримка SAS: **SAS 4.0**
* Максимальна швидкість SAS: **до 24 Гбіт/с на лінію**
* Тип підключення: внутрішній
* Призначення: сервери, системи зберігання даних, NVMe backplane, дискові корзини, RAID/HBA/Tri-Mode контролери
* Тип кабелю: пасивний

**Схема підключення:**

**MCIO 74-pin ↔ SlimSAS SFF-8654 8i 74-pin**

Кабель підійде насамперед для серверних та промислових систем, де необхідно з’єднати сучасний MCIO-інтерфейс із обладнанням, що використовує SlimSAS SFF-8654 8i, зберігши можливість роботи високошвидкісних PCIe/SAS-ліній.
