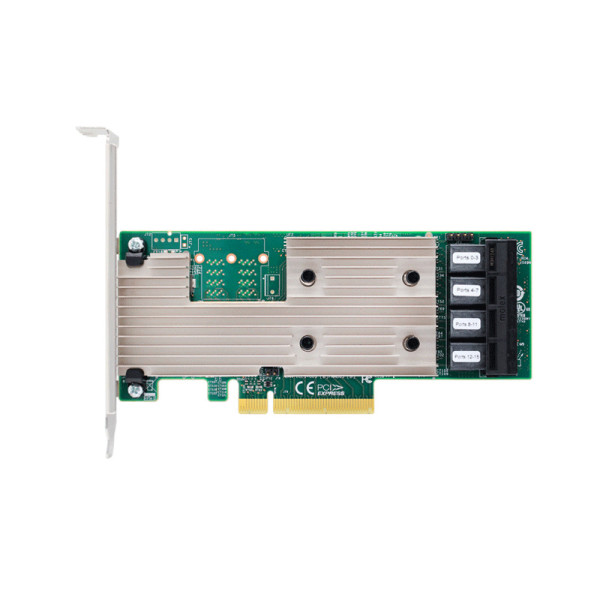

Контролер HBA Broadcom LSI 9305-16i SAS-3 12Gb/s

**Broadcom LSI 9305-16i** — високопродуктивний серверний HBA-контролер для підключення до **16 внутрішніх SAS/SATA накопичувачів** через один PCI Express слот.

Це вдалий варіант для файлових серверів, систем зберігання даних, NAS, серверів віртуалізації та конфігурацій на базі **ZFS / TrueNAS / Proxmox / Linux**. На відміну від класичного апаратного RAID-контролера, HBA передає накопичувачі безпосередньо операційній системі — саме такий режим потрібен для ZFS, Ceph, Storage Spaces та інших програмних систем керування дисками.

### 16 дисків через одну плату

Контролер обладнаний **4 внутрішніми роз'ємами Mini-SAS HD SFF-8643**, кожен з яких забезпечує по 4 SAS/SATA лінії.

У результаті одна плата дозволяє підключити:

- до **16 SAS або SATA HDD/SSD**;
- SAS backplane серверного корпусу;
- дискові кошики та бекплейни;
- SAS expander для побудови ще більших систем зберігання.

Для прямого підключення SATA-дисків використовуються кабелі **SFF-8643 → 4× SATA**.

### SAS-3 12 Гбіт/с

LSI 9305-16i підтримує стандарт **SAS-3** зі швидкістю до **12 Гбіт/с на кожну SAS-лінію**.

Підтримуються:

- SAS 12 Гбіт/с;
- SAS 6 Гбіт/с;
- SAS 3 Гбіт/с;
- SATA 6 Гбіт/с;
- SATA 3 Гбіт/с.

Контролер однаково добре підходить як для масиву великих HDD, так і для серверних SAS SSD.

### PCI Express 3.0 x8

Інтерфейс підключення — **PCIe 3.0 x8** із пропускною здатністю до **8000 МБ/с в одному напрямку**.

Цього достатньо для одночасної роботи великої кількості накопичувачів без вузького місця, характерного для дешевших HBA з меншою кількістю PCIe-ліній.

### Один контролер замість двох

9305-16i побудований на контролері **Broadcom/LSI SAS3224 з архітектурою Fusion-MPT 2.5** та забезпечує 16 внутрішніх портів на одній платі.

Це особливо зручно для серверів, де кількість PCIe-слотів обмежена: замість двох 8-портових HBA можна встановити один **9305-16i**.

### Підходить для ZFS

Broadcom LSI 9305-16i особливо добре підходить для серверів, де дисками повинна керувати безпосередньо операційна система.

Типові сценарії використання:

- **Proxmox VE + ZFS**;
- **TrueNAS CORE / SCALE**;
- Linux-сервери;
- Ceph;
- програмний RAID;
- файлові сервери;
- NAS;
- сервери резервного копіювання;
- відеосховища;
- великі HDD/SSD масиви.

Операційна система отримує прямий доступ до накопичувачів та їх SMART-даних, що особливо важливо для ZFS.

### Основні характеристики

**Модель:** Broadcom / LSI SAS 9305-16i
**Тип:** HBA (Host Bus Adapter)
**Контролер:** SAS3224, Fusion-MPT 2.5
**Кількість внутрішніх портів:** 16
**Внутрішні роз'єми:** 4 × Mini-SAS HD SFF-8643 (x4)
**Інтерфейс накопичувачів:** SAS / SATA
**Стандарт SAS:** SAS-3
**Швидкість SAS:** до 12 Гбіт/с на порт
**Швидкість SATA:** до 6 Гбіт/с
**Інтерфейс системної шини:** PCI Express 3.0 x8
**Пропускна здатність PCIe:** до 8000 МБ/с в одному напрямку
**Форм-фактор:** Low Profile
**Максимальна кількість підтримуваних пристроїв:** до 1024 через SAS-інфраструктуру/expander
**Підтримка ОС:** Windows, Linux, VMware, FreeBSD та інші серверні ОС.

### Важливо

**Broadcom LSI 9305-16i — це HBA, а не класичний апаратний RAID-контролер.**

Якщо потрібен сервер під **ZFS, TrueNAS або Proxmox**, це скоріше перевага: накопичувачі доступні системі напряму, без прихованого апаратного RAID-шару.

Для підключення звичайних SATA HDD/SSD потрібні відповідні кабелі **Mini-SAS HD SFF-8643 → SATA** або сумісний SAS/SATA backplane.
