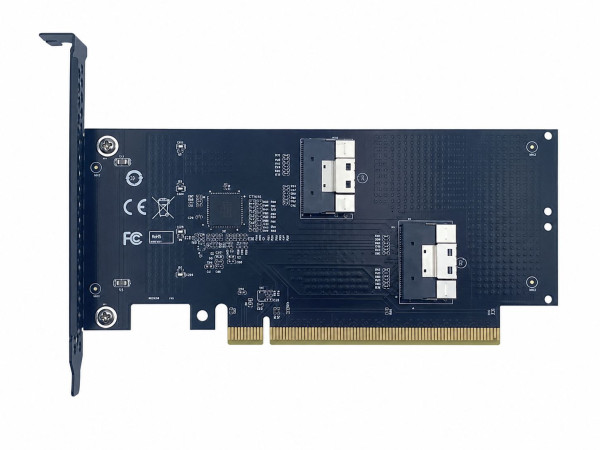

Адаптер PCIe 4.0 x16 на 2× SlimSAS SFF-8654 8i для NVMe U.2/U.3 SSD

Це не звичайний контролер і не RAID-карта, а пасивний PCI Express адаптер-перехідник, який виводить лінії PCIe x16 на два роз’єми SlimSAS SFF-8654 8i. Такий адаптер використовують для підключення NVMe U.2/U.3 SSD через відповідні кабелі, NVMe backplane, серверних корзин, PCIe-подовжувачів або нестандартних райзер-рішень.

Карта встановлюється у стандартний слот PCIe x16 і дозволяє акуратно винести PCIe-лінії з материнської плати на кабелі SlimSAS. Це зручно для серверів, робочих станцій, тестових стендів, систем з U.2/U.3 накопичувачами, а також для проєктів, де потрібно підключити PCIe-пристрої через кабельну розводку.

Основні особливості
Інтерфейс підключення: PCI Express x16
Підтримка стандарту: PCIe 4.0
Виходи: 2× SlimSAS SFF-8654 8i
Підходить для підключення NVMe U.2 / U.3 SSD через відповідні кабелі
Може використовуватись з NVMe backplane або PCIe riser-рішеннями
Пасивна конструкція — без власного контролера, без драйверів
Низькопрофільна плата зі стандартною планкою для встановлення в корпус
Підходить для серверів, робочих станцій і тестових стендів
Важливо знати перед покупкою

Цей адаптер не є SAS/SATA-контролером і не створює RAID сам по собі. Він лише передає PCIe-лінії зі слота материнської плати на роз’єми SlimSAS.

Для підключення декількох NVMe SSD материнська плата або сервер повинні підтримувати PCIe bifurcation — наприклад, режими x8/x8 або x4/x4/x4/x4, залежно від схеми підключення і кабелів.

Також потрібні відповідні кабелі, наприклад:

SlimSAS SFF-8654 8i → U.2 SFF-8639
або
SlimSAS SFF-8654 8i → NVMe backplane

Без підтримки NVMe/PCIe bifurcation частина накопичувачів може не визначатися.
